塑料注塑模具基本分為靜模和動模。

在注塑機的注射頭一邊的帶澆口套的為靜模，靜模一般有澆口套、靠板、模板組成，簡單模具（特別是靜模沒有芯子的模具）也可以不使用靠板，直接用厚一點的模板就可以了。澆口套一般為標準件，除非特殊原因，不建議取消。澆口套的使用有利于安裝模具、更換方便，不用自己拋光。有些特殊模具澆口套可用鉆出來或用錐度線割割成。部分模必須靜模脫模時，還得加上靜模脫模機構。動模的結構一般為動模板、動模靠板、脫模機構以及模腳和裝機固定板。

脫模機構中除了脫料桿，還有回位桿，部分模具還要增加彈簧以實現例如自動脫模等功能。還有導柱、冷卻水孔、流道等也是不可少的模具的基本結構。當然斜導模具還有斜導盒、斜導柱等。當為一產品設計模具時，首先要設定模具的基本結構尺寸以備料，來加快模具制造的速度。復雜產品應先繪制好產品圖，再定好模具的尺寸。現在的模具基本上要進行熱處理，加高模具的硬度，提高模具使用壽命。在熱處理前，先對模板進行初步加工：鉆好導柱孔、回位孔（動模）、型腔孔、螺絲孔、澆口套孔（動模）冷卻水孔等，銑好流道、型腔，有些模具還應銑好斜導盒等。現在的普通精密模具的模板一般用cr12、cr12mov和一些專業模具鋼，cr12等硬度不能太高,在HRC60度時經常開裂,模板的常用硬度一般為HRC55度左右。芯子的硬度可在HRC58以上。如果材料為3Cr2w8v,制造后再氮化處理表面硬度，硬度應為HRC58以上，氮化層應越厚越好。

澆口直接關系到塑件的美觀，澆口設計不好的話，容易產生缺陷。在沒有任何阻擋的情況上很容易產生蛇型流。對于要求高的產品，還應設計溢流和排氣。溢流處可以用頂桿，不要在模板上狠有溢流飛邊，才不至于影響模具壽命。

塑料注塑工藝要考慮那些因素？

流動性2.1熱塑性塑料流動性大小，一般可從分子量大小、熔融指數、阿基米德螺旋線流動長度、表現粘度及流動比（流程長度/塑件壁厚）等一系列指數進行分析。分子量小，分子量分布寬，分子結構規整性差，熔融指數高、螺流動長度長、表現粘度小，流動比大的則流動性就好，對同一品名的塑料必須檢查其說明書判斷其流

注塑模具的定義

注塑模具的定義： 塑料注射成型所用的模具稱為注塑成型模具，簡稱注塑模。注塑模能一次成型外形復雜、尺寸精確高或帶有嵌件的塑料制品。“七分模具，三分工藝”。對注塑加工來說，模具和注塑機一樣對成型品的質量有很大的影響，甚至可以說模具比注塑機所起的作用更大；在注塑成型時如果對模具不充分了解

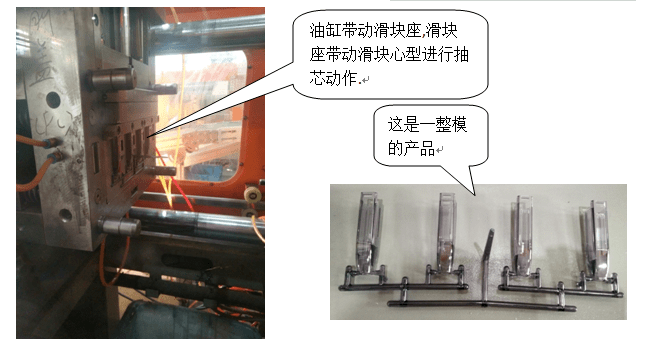

注塑中高溫模具對產品的優點有哪些？

一、有利于得到穩定的尺寸由于塑料模具溫度得到了恒定的控制,塑料產品收縮均衡,相對產品的尺寸更加容易得到控制, 有利于提高尺寸精度.二、有利于型腔的充填對于流動性差、粘度高的塑料,提高模具溫度可以提高其充填性能,節省生產周期時間. 充填得快,可大大地改善產品的流痕、結合線等不良狀況.三、有利于得到最佳的外觀模具溫

塑料注塑產品不穩定的定義

塑料制品注塑加工出來產品重量不穩定(注塑不穩定)是指： 塑料模具生產的塑料產品的重量達不到設定的標準重量，并伴隨著有超出允許范圍的變動。 這種情況可能會對塑料產品功能性有所影響。產品重量增加的話，注塑加工廠家的生產成本也會增加。產品重量不穩定屬于

注塑成型熔接痕的缺陷及解決辦法

熔接痕熔接痕是由于來自不同方向的熔融樹脂前端部分被冷卻、在結合處未能完全融合而產生的。一般情況下，主要影響外觀，對涂裝、電鍍產生影響。嚴重時，對塑料制品強度產生影響（特別是在纖維增強樹脂時，尤為嚴重）可參考以下幾項予以改善：l）調整成型條件，提高流動性。如，提高樹脂溫度、提高模具溫度、提高注射壓力及速
