為了確保塑料制品的強度和剛性，而又不致使塑件的壁厚過厚，可以在塑件的適當部位設置加強筋。加強筋還可以避免塑件的變形，注塑加工在某些情況下，加強筋還可以改善塑件在注塑加工成型過程中塑料流動的情況。

⑴、加強筋的厚度不應大于壁厚的1/2，以免引起塑件表面縮影；同時從成型流動性考慮，最小不宜低于0.8mm。

⑵、在必須采用較大的加強筋時，在容易形成縮痕的部位可以設計成紋理，來遮蓋縮痕。

⑶、加強筋應加脫模斜度，筋應標注大端尺寸（但是考慮加工工藝，3D圖上可不做出，模具加工時EDM加工會自然產生斜度，高精度零件另論）

⑷、除特殊要求外，加強筋應盡可能矮，加強筋的高不要超過（3～4）×T（T為零件厚度）

小技巧：把表面制成拱形和波形也是增加強度和剛性的方法之一。

⑸、加強筋厚度與塑件壁厚的關系：

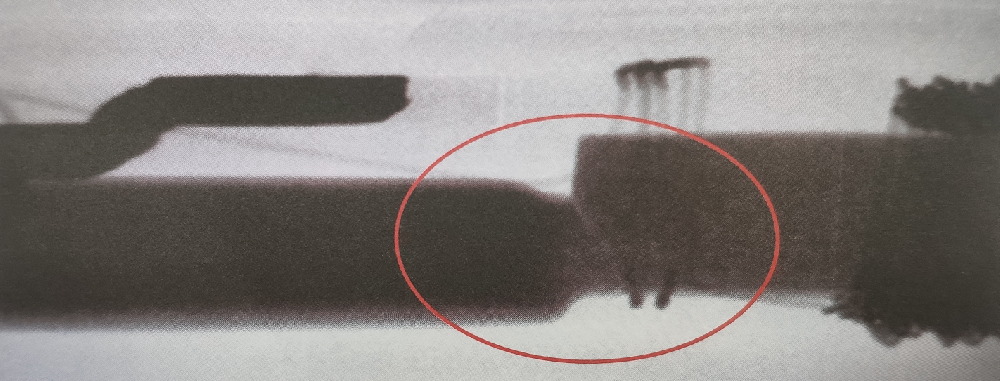

影響注塑產品磁鐵斷裂的因素原因

如上圖所示：為磁鐵斷裂的圖片；我們在塑料制品加工注塑成型時；首先要保證在成型前磁鐵是完整的。磁鐵斷裂主要是受到外力的作用造成的，所以在成型時，注射壓力對于磁鐵斷裂影響最大，從各方面的因素考慮都是基于如何降低注射壓力。比如降低保壓壓力、升高材料溫度、加快流動性，都是最終降低

注塑件變色和發黃的原因是什么？

材料方面：1、使用不適合的色母粒，耐熱性不足，造成原料在料簡內已變色或 2、除濕干燥溫度過高或時間過長，使材料本身變色。塑料模具：1、澆口太小，注射過程中，產生了剪切熱，使材料發生分解。注塑工藝)：1 、熔融料溫過高。

哪些因素會影響塑膠模具的壽命呢？

模具的使用壽命是指模具在保證所加工產品零件質量的前提下，所能加工的制作的總數量，它包括工作面的多次修磨和易損件更換后的壽命。1、模具結構合理的模具結構有助于提高模具的承載能力，減輕模具承受的熱及機械負荷。可靠的模具導向機構可以避免凸模和凹模間的互相啃傷;承受高強度負荷的冷墩和冷擠壓模具通過截面尺寸變化

加工注塑塑料制品填充不滿的原因及解決辦法

注塑件缺陷的特征：注塑塑料制品過程不完全，因為模腔沒有填滿塑料或注塑過程缺少某些細節。可能出現問題的原因：(1).塑料制品廠在生產過程中注塑速度不足。(2).塑料短缺。(3).螺桿在行程結束處沒留下螺桿墊料。(4).運行時間變化。(5).射料缸溫度太低。(6).注塑壓力不足。(7).射嘴部分

塑料注塑產品不穩定的定義

塑料制品注塑加工出來產品重量不穩定(注塑不穩定)是指： 塑料模具生產的塑料產品的重量達不到設定的標準重量，并伴隨著有超出允許范圍的變動。 這種情況可能會對塑料產品功能性有所影響。產品重量增加的話，注塑加工廠家的生產成本也會增加。產品重量不穩定屬于
